Dummy 13机器人250%放大版

概要

1. 这是Dummy 13，一款可打印的动作玩偶。
2. 它曾是进行中的作品，如今已完成。
3. 打印仍具挑战性，但我相信您能做到。
4. 是的，您可以销售它。请遵守CC-BY规则。
5. 如果您喜欢它，请考虑捐款：[ PayPal | Stripe | BMaC ]

简介

Dummy 13是一款3D可打印动作玩偶，设计旨在实现极高的可动性和无限的自定义性，任何拥有3D打印机的人都能轻松上手。

Dummy 13最初于2023年10月以测试版发布。此1.0版本整合了过去一年收集的大量反馈。Dummy 13的几乎每一个部件都经过了改进，以方便打印和组装。

如果您之前打印过测试版，会发现Dummy 13的外观基本保持不变，但打印和组装体验得到了极大的提升。

如果您是第一次打印Dummy 13，请注意这是一个极具挑战性的打印项目，需要您对自己的打印机和切片软件有一定的了解。但我相信您能做到！

我希望您能像我创作它一样享受Dummy 13的乐趣。

打印

文件

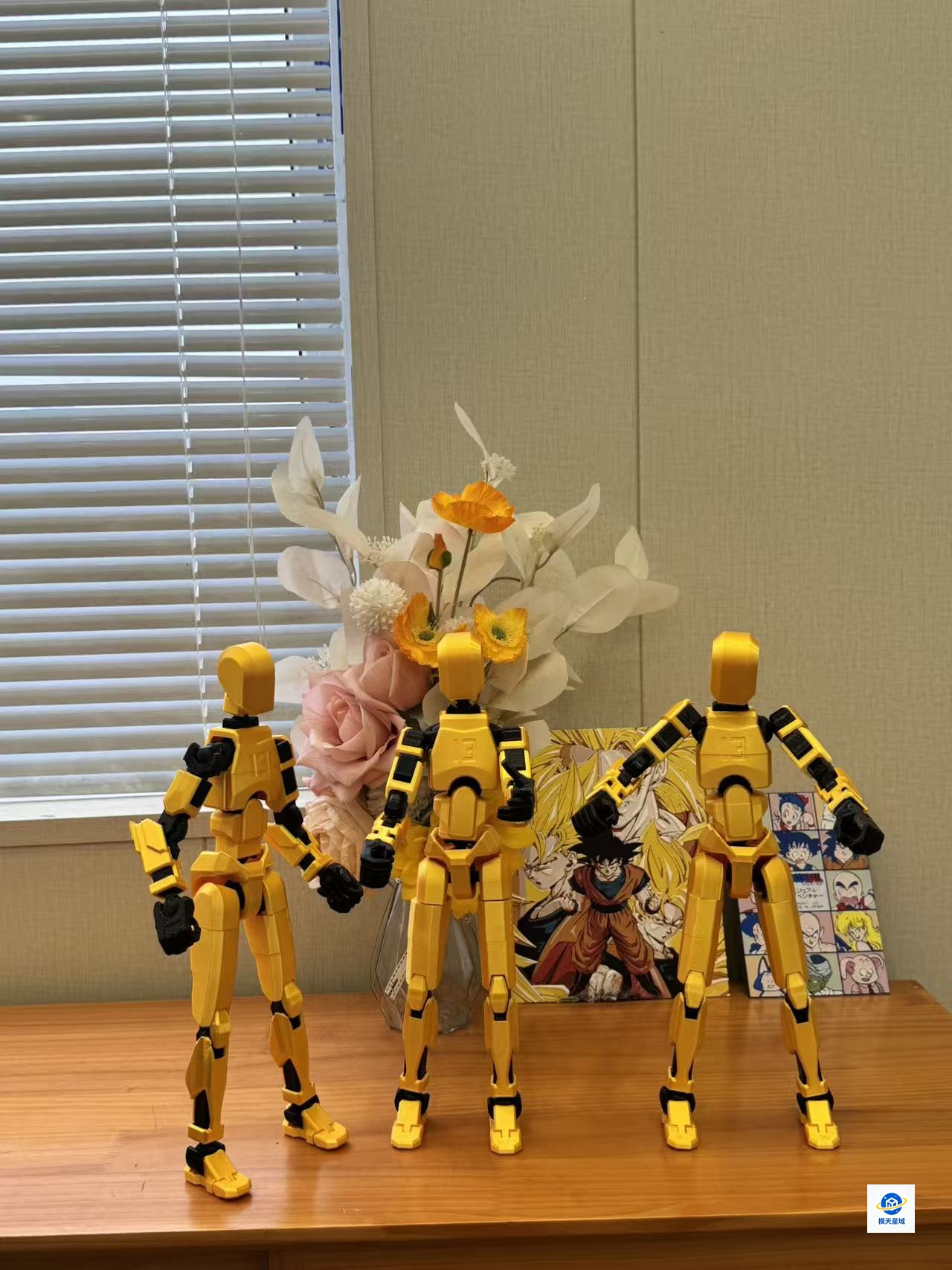

Dummy 13由内部框架和外部护甲层组成。在示例图像中，框架部件为黑色或灰色打印部件。

当然，您可以使用任何您喜欢的颜色，但我强烈建议您不要将PLA用于框架部件。（稍后在“耗材”部分我会解释原因）。

每个文件名称都将指示其所属的层级、身体部位以及数量（如果适用）。

除了打印配置文件外，模型文件还提供三种不同的格式：套件、预先摆放的部件和单个部件。选择适合您的格式。

套件

这是打印Dummy 13最简单的方法。所有部件都连接在一起，就像塑料模型套件一样。框架部件有一个套件，护甲部件有一个套件。

打印后，您需要将部件从套件上取下。您应该能够用手将部件掰下来，如果需要，您可以用美工刀清理“残留物”。

套件有助于防止单个部件在打印过程中失去附着力（尽管您仍然应该保持打印板清洁！）。它们对于将Dummy 13包装成模型套件也很方便。

套件的缺点是增加了塑料废料。在100%比例下，套件会为您的打印增加约9克的耗材——听起来不多，但请考虑一下部件本身仅重约24克，因此这接近40%的额外耗材。

预先摆放的3MF文件

这些文件包含Dummy 13的所有单个部件，预先排列在两个打印板上（一个用于框架，一个用于护甲）。您可以根据需要调整排列方式。

如果您使用PrusaSlicer，在加载每个文件时可以选择“打开为项目”，并且您将已经应用推荐的设置。在MakerWorld上，您可以直接转到打印配置文件。

打印大量小的单个部件时，热床附着力非常重要！确保您的打印表面清洁，并考虑使用胶水以获得更好的附着力。

单个部件文件

为了最大程度地控制打印排列，还提供了每个部件的单个STL文件。您可以使用这些文件打印替换部件或作为改编的基础。

如果文件名以“2x”结尾，则应打印该部件两个以完成组装。对于“4x”部件也是如此。

耗材

对于护甲部件，您可以使用您选择的耗材。PLA、PETG和ASA都经过测试，效果良好。

对于框架部件，使用ABS/ASA效果最佳，PETG也可使用。

为什么不使用PLA？

PLA的三个特性使其不适合Dummy 13框架的可动关节。

1. PLA坚硬，因此需要很大的力才能将关节卡在一起。
2. PLA易碎，因此部件在受到这种力时可能会断裂。
3. PLA会在压力下发生蠕变，因此关节会随着时间的推移而松动。

我知道您可能只有PLA。如果您想尝试一下，可以试试。但是，如果您投资一些PETG，将会获得更好的效果。

打印设置

推荐设置（100%比例，0.4mm喷嘴）

这些设置与大多数切片软件上的默认中等分辨率配置文件差别不大。填充设置为矩形，因为网格填充具有可能导致部件松动的自交叉。降低第一层速度是为了提高热床附着力，增加底座补偿可以改善部件贴合度。

使用Arachne可以确保某些薄壁能够正确打印。优先打印外围轮廓是可选的，但可以帮助提高尺寸精度，而第一层只打印一层周长将有助于打印套件上的部件。

组装

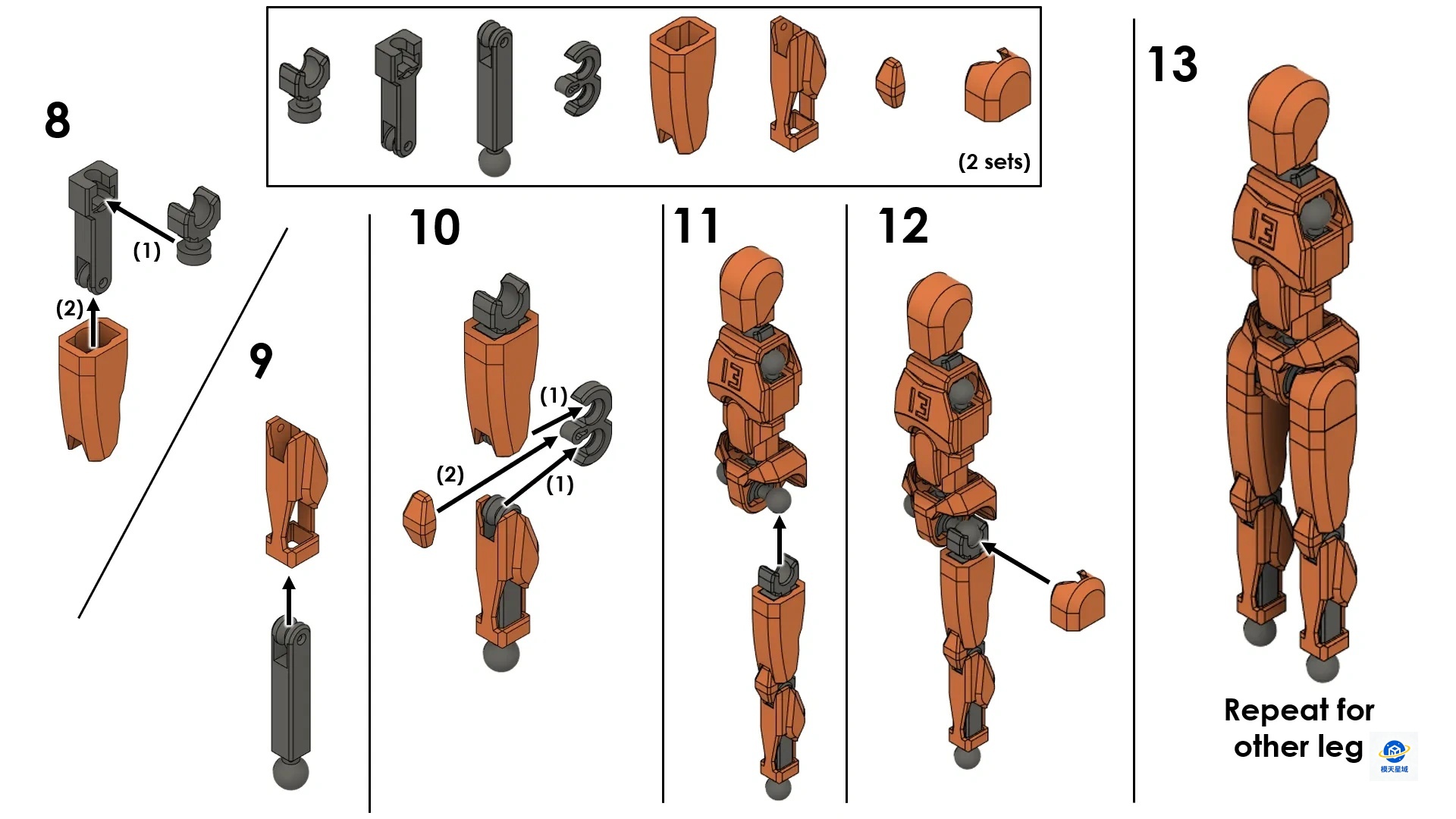

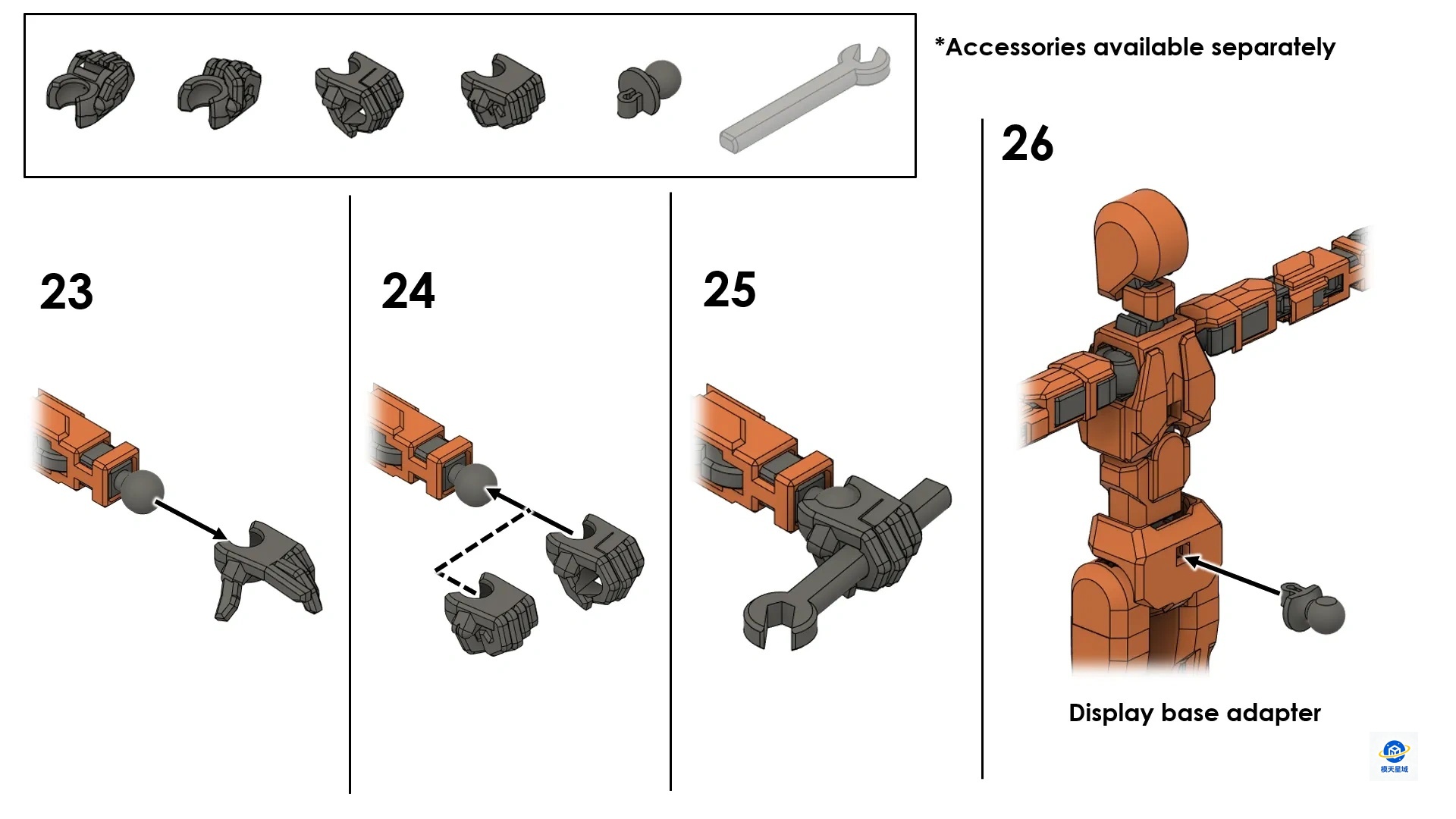

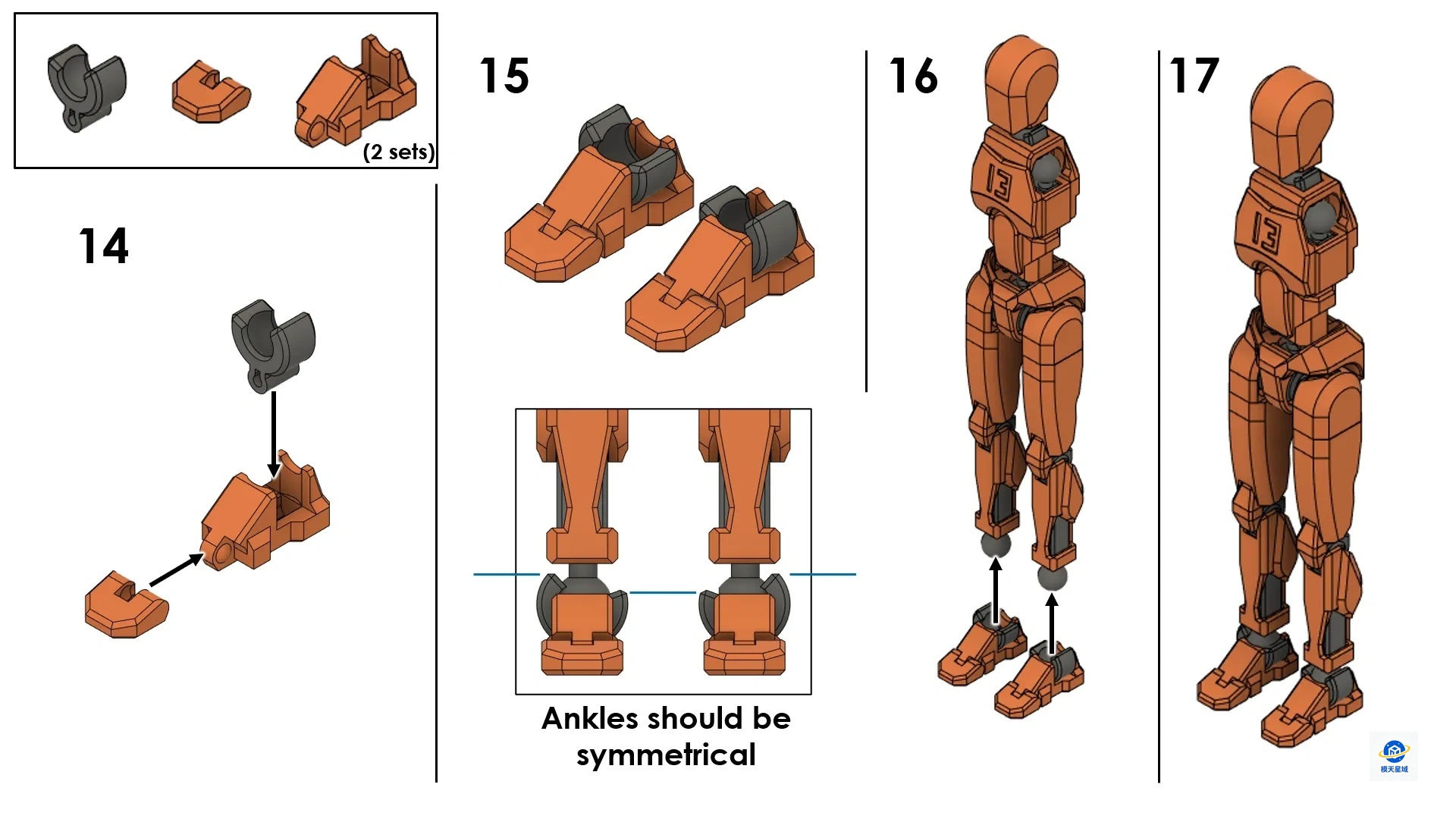

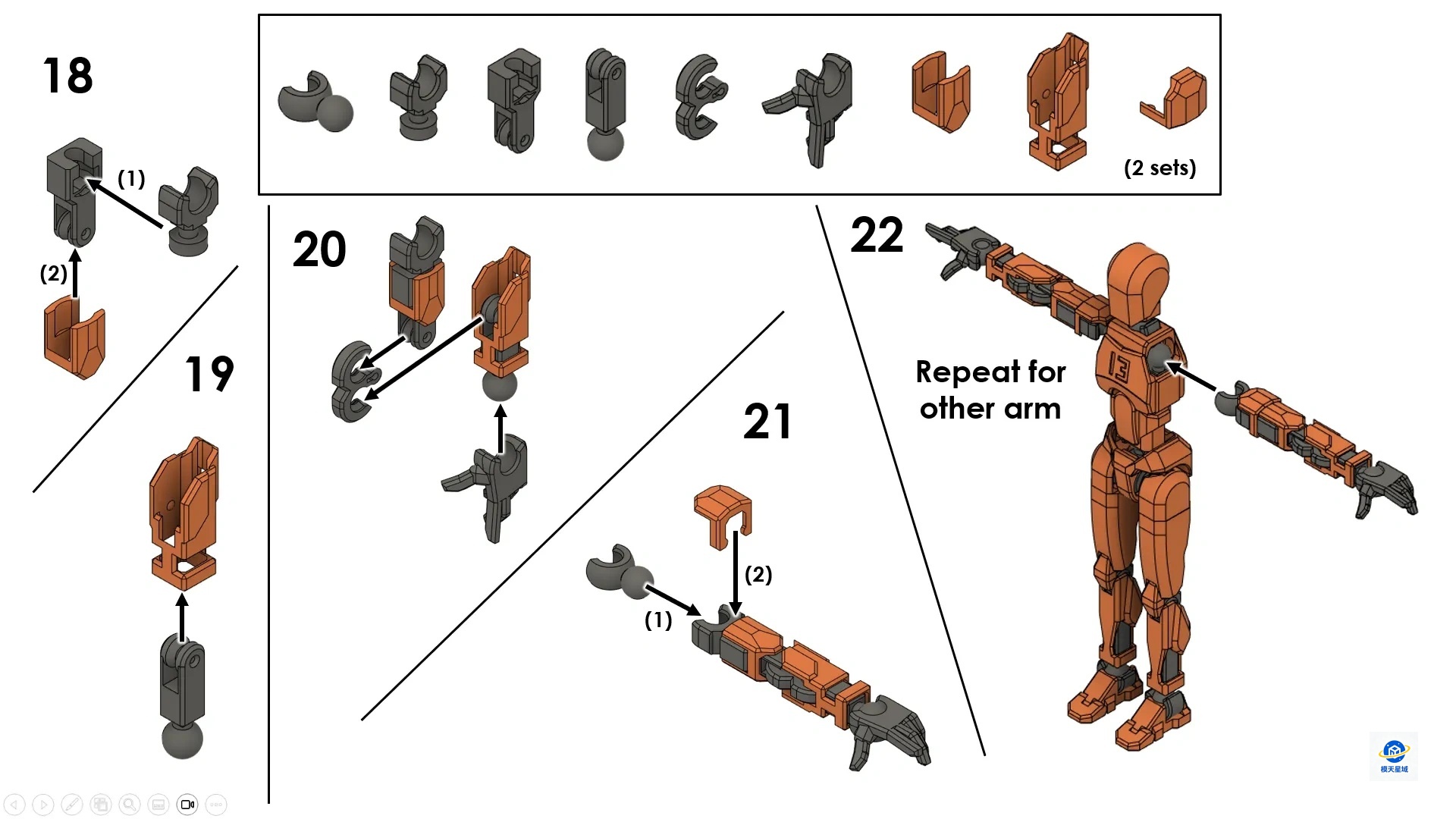

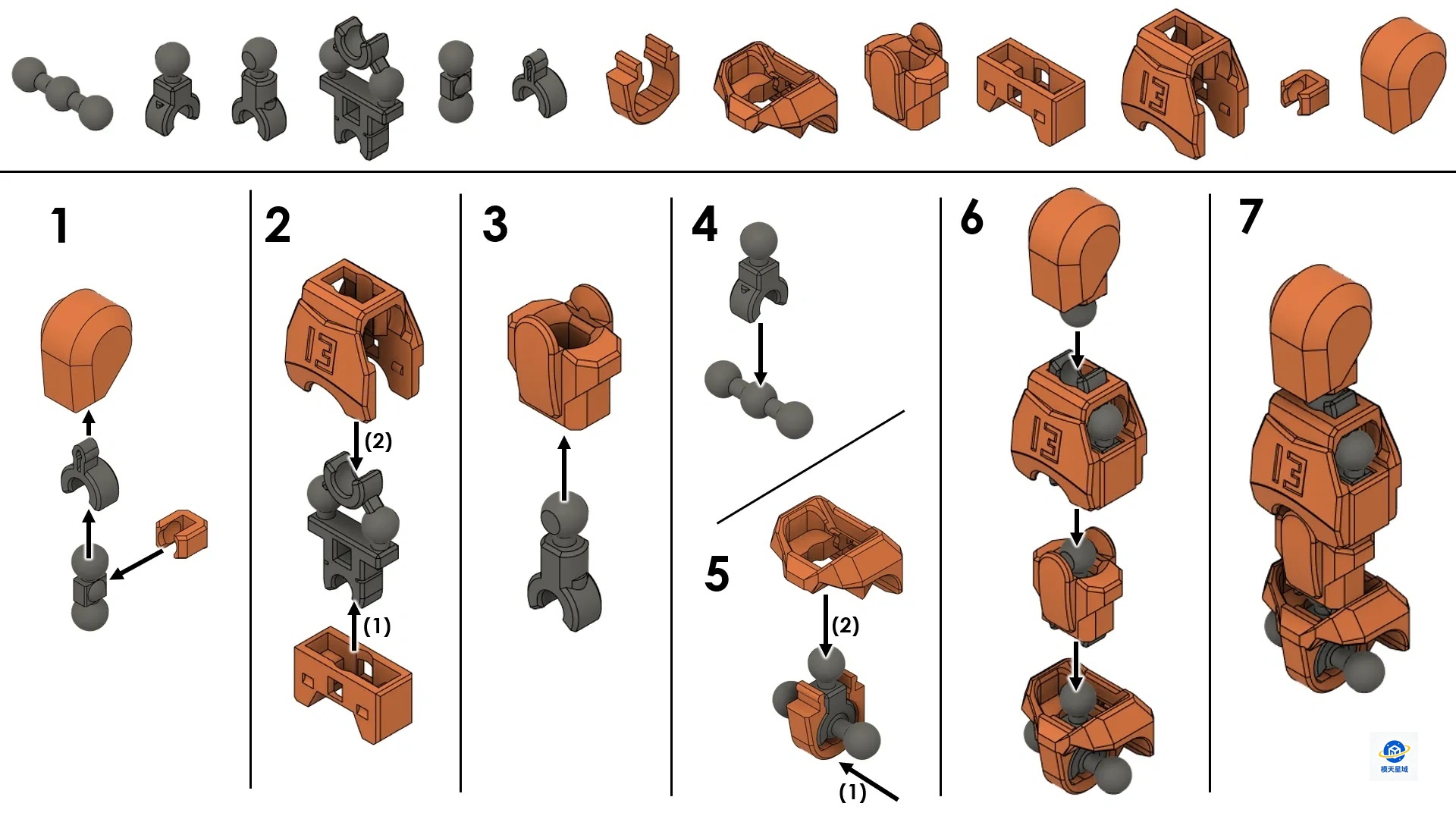

请按照以下步骤组装Dummy 13。此组装指南也以PDF格式提供在文件中。

额外内容

为了庆祝1.0版本的发布，我还创建了一些“官方”额外内容：

• 配件入门套装
• 女性躯干
• 额外手部姿势
• 简易展示底座

这些都与Dummy 13本身使用相同的CC BY 4.0许可证，因此如果您正在销售Dummy 13，您可以轻松地将这些额外内容添加到您的商店中，并进行相同的署名。

此外，Dummy 13的官方CAD文件现已提供给我的Printables Club会员以及Printables商店。这些是改编的绝佳起点，或者您也可以学习和评论我的设计过程 :)

许可证

针对销售者的概要：

1. 是的，您可以销售此模型的打印件。
2. 您无需购买许可证或加入我的Printables Club。
3. 您必须进行正确的署名。

Dummy 13 v1.0 采用知识共享署名4.0许可证。

根据CC BY 4.0许可证，您可以自由地共享和改编此作品，包括用于商业用途（例如销售打印件），前提是您进行正确的署名。

根据知识共享准则，正确的署名包括标题、作者、来源和许可证。

• 标题：设计的正确名称（Dummy 13）
• 作者：Gabriel Rosiak（和/或）soozafone（和/或）Lucky 13 Toys
• 来源：此下载页面的链接和/或lucky13toys.com的链接
• 许可证：关于该作品在CC BY 4.0下获得许可的声明

示例：

这些规则并不难遵守。我让您免费销售一款非常受欢迎的产品。请给予我基本的礼貌，将我的名字附在我的辛勤工作上。

对销售者的补充说明：此许可证并不自动允许您销售他人对Dummy 13的改编作品！您必须获得改编者的许可并遵守其许可条款。

发行说明

v1.0 – 2024年9月13日

概要

我们终于摆脱了测试版！Dummy 13的几乎每一个部件都得到了更新，以提高打印质量、组装性和美观性。

身体造型和活动范围

总的来说，我试图保持测试版模型相同的比例和造型。唯一一个我大幅改变美学设计的地方是在胸前，我之前觉得它太扁平了。一些细微的改动是为了提高活动范围和减少缝隙。

• 胸部护甲采用新的造型进行了更新。
• 单独提供更女性化的胸部造型；请参见下面的“附加内容”。
• 修改了脚趾关节以减少缝隙并增加活动范围。
• 调整了颈部护甲以稍微增加颈部和头部活动范围。

可打印性改进

打印大量小部件始终是一项挑战，但我试图解决一些最常见的抱怨。

• 部件现在可以通过套件方式提供，以提高通过团队合作实现的热床附着力。
• 手部部件不再有多个重叠的部件，这在某些切片软件中会导致问题。
• 胫骨和前臂护甲部件增加了间隙，以便桥接能够正确形成。
• 每个球形关节的小圆柱形“颈部”略微变平，以提高桥接性能。
• 所有手部部件都预制了左右版本，因此您无需在切片软件中镜像任何内容。

组装改进

将Dummy 13推向完整发布的大部分工作都集中在改进部件之间的连接和组装的简易性上。

• 尽可能地，将压配合件替换为卡配合件。压配合件容易过松或过紧，而卡配合件对尺寸变化的容忍度更高。这已在以下连接中实现：
  • 头部框架到头部护甲
  • 颈部框架到颈部护甲
  • 胯部护甲到腰部护甲
  • 膝盖框架到膝盖护甲
  • 脚踝框架到脚部护甲
  • 底座适配器到腰部护甲
• 连接肩膀到手臂和臀部到大腿的“旋转关节”现在使用柔性机构来保持关节张力，而不是依赖于严格的公差。同样，这应该有助于解决过紧过松的问题。
• 胸部框架中的下部球形关节插座略微放松。在较大的尺寸下打印时，该关节容易破裂。
• 较长的腹部框架部件与较短的腰部框架部件的差异更大。以前可以互换这些部件进行组装，导致躯干组装出现问题。现在每个部件只能安装在其正确的位置。
• 内部胸部护甲部件已制成前后对称，这样背包孔就不会意外被堵塞。
• 现在提供分步图解组装说明。

额外的免费内容

随着主要1.0版本的发布，我发布了一些“官方改编”。它们共同构成了Dummy 13的绝佳入门套装。额外内容可在与主要模型相同的CC BY 4.0许可证下用于商业用途。

• 基本配件包
• 额外手部姿势包
• 女性躯干修改件
• 简易展示底座

CAD文件

• CAD文件提供给我的Printables Club会员以及Printables商店。这包括原始的Fusion 360文件和STEP文件，以便更容易地进行改编。
